加工物料：TPR,TPE,TPV跑道卷材
产品要求：厚度：13.5mm 宽度：1220mm
产 能：700-1100公斤/小时
速 度：0.6-1米/分钟塑胶跑道代加工
注意事项：取决于客户的配方、工艺、生产条件
设备特点：：整套设备主机是环保型；设备不需要接外循环水系统;自带循环冷却
统是我公司产品，（发明号：CN201911312134.6）
1.齿轮箱冷却采用：采用环保冷却系统（环保型：发明号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统，不用担心长时间使用水冷却会产生水垢把冷却器堵住，导致齿轮箱损坏
模具接口塑胶跑道代加工
1)模具接口;采用喇叭结构
预制型塑胶跑道卷材设备生产线_蚌埠佳德智能装备有限公司片材模具：
出料有效宽度1350mm；塑胶跑道代加工制品宽度1200mm；制品厚度13.5mm，模头材料：P20钢材，采用不锈钢加热棒；模头流面镀硬铬处理。

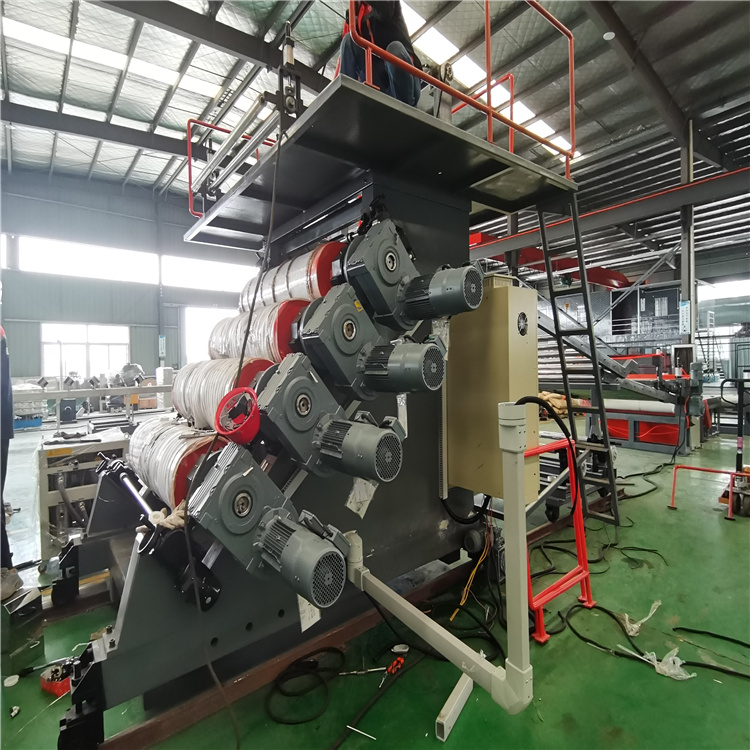

预制型塑胶跑道卷材设备生产线_蚌埠佳德智能装备有限公司三辊压光机JDL-1500 《一套》
1、机架：采用型钢焊接而成，有较高的钢性。整个机架由两件墙板、顶联接板及底座组成，各安装面均经过机械加工，以确保安装精度。形式：直立式
2、减速箱、电动机：本机采用辊筒立传动，每个辊筒轴端均配有一传动减速箱，传动平稳、噪音低、效率高，结构紧凑。电动机采用交流变频电机，功率：1.5kw×3台;三辊线速度为0-6米分钟
3) 辊筒
1) 辊筒直径：上辊φ450mm /中辊φ450mm（玉米形）/下辊φ450mm（六边形），辊面宽度1500mm
2) 辊筒控温水进出口径：11/4”辊筒圆度：0.005mm,辊筒同轴度：φ0.012mm,辊筒表面粗糙度：Ra0.025μm,辊筒外圆表面淬硬HRC55～60,淬硬深度3～5mm；辊筒表面镀硬铬，t=0.08～0.10
3) 辊筒壁厚：50mm,辊筒轴承组：采用日本NSK耐高温双列圆柱滚子调心轴承,轴承座：结构为剖分式，以便快速更换辊筒。上盖上开润滑孔，方便维护。
4、预制型塑胶跑道卷材设备生产线_蚌埠佳德智能装备有限公司辊筒调距装置
1)辊筒上下采用电动涡轮蜗杆升降。微调为手动，并两端可单调节，调节范围0-70mm，
2)辊筒间隙调整采用丝杆结构，手动微调，微调范围：1-5mm，刻度盘指示
